Průměrný výkon (Jmenovitý výkon) | 6,5 kW |
Rozsah použitelných výkonů pro provoz | od 2,75 - do 8,25 kW |
Pro doporučený Vytápěný prostor | od 70 - do 180 m3 |
Průměrná účinnost | 77,9 % |
Průměrný výkon vysálaný přes sklo (jednoduché / dvojité ) | 1,8 / 1,3 kW |
Průměrný výkon do obestavby sklo (jednoduché / dvojité ) | 3,7 / 4,2 kW |
Konstrukce vložky je určena pro typy staveb | teplovzdušné, sálavé, akumulační, kombinované |
Doporučený min. průřez větrací mřížky vstupní (pro konvekční vytápění ) (sklo jednoduché / dvojité ) | 200 cm2 |
Doporučený min. průřez větrací mřížky výstupní (pro konvekční vytápění ) (sklo jednoduché / dvojité ) | 325 cm2 |
Doporučená sálavá plocha ( kachle , šamot 20 mm ) (sklo jednoduché / dvojité ) | 3,2 / 3,7 m2 |
Doporučená akumulační plocha ( AK tvarovka , šamot 40 mm ) (sklo jednoduché / dvojité ) | 3,6 / 4 m2 |
Spotřeba paliva, dávka pro přiložení | 2,1 kg / hod |
Maximální množství paliva pro přiložení - do žhavého základu, nebo pro roztápění | 3,15 kg |
Minimální množství paliva pro přiložení - do žhavého základu | 1,05 kg |
Tvar skla | rovné sklo |
Otevírání dvířek | levé, nebo pravé - volitelně |
Možnost dvojitého zasklení | jedno sklo, jedno sklo s potiskem |
Hmotnost krbové vložky | 210 kg |
Provedení deflektoru | dvojitý deflektor ocel/vermikulit |
Průměr kouřovodu / hrdlo kouřovodu | 180 mm |

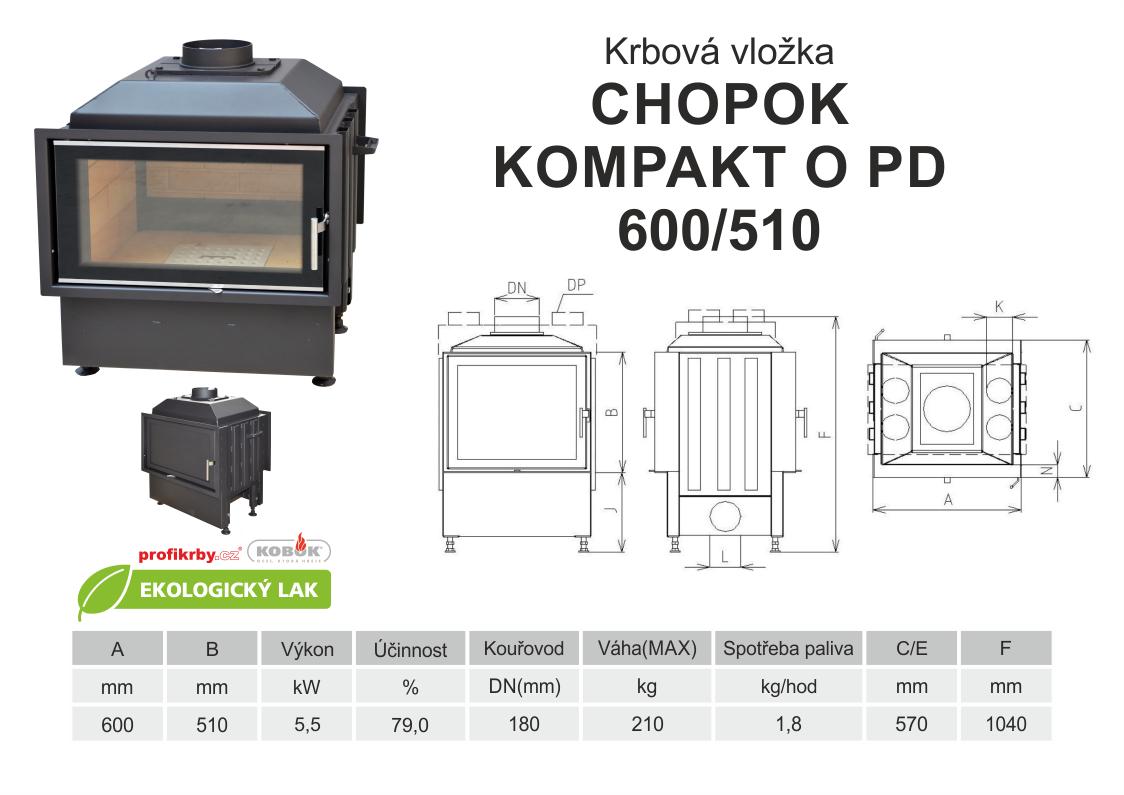

Zazdívací rozměry (portál) | 600 x 510 mm |
Šířka podstavce - rozměr v místě stavitelných noh vložky | 710 mm |
Typ stavby / provedení stavby | Vestavěné topeniště do korpusu krbu, nebo kamen - minimální vzdálenost od stěn 100 mm |
Hloubka | 500 mm |
Výška | 1125 mm |
Přepravní rozměry, paleta, klec ( š x v x h ) | 0,9x1,2x0,8 m |
Doba dodání | 3 týdny, zakázková výroba |
Záruka na ocelový svařenec - korpus | doživotní |
Záruka vyměnitelných dílů | 24 měsíců |
Průměrná teplota spalin | 263 °C |
Hmotnostní tok tuhých spalin | 7 g/s |
Průměrná koncentrace CO při 13% O2 | 0,1 % |
Požadovaný tah komínu | nejméně 12 Pa |
Kouřovod doporučený výrobcem | Napojení do komínu průměr 160 mm, nad délku 1,2 m s tepelnou izolací, doporučujeme napojení do komínu pod úhlem 45 stupňů |
Doplňky k objednání | Krycí rámy, reflexní sklo, sklo s potiskem, venkovní popelník, barevná vyzdívka ohniště, snížené provedení, konvekční plášť |
Příslušenství - Konvekční druhý plášť - počet výstupů / průměr | Volitelné příslušenství: opláštění pro konvekční rozvod - výstup 4x125 mm |
Doporučené palivo | suché dřevo, dřevěné brikety |
Maximální délka polen | 35 cm |
Způsob spalování | vícestupňové sekundární spalování předehřátým vzduchem |
Způsob hoření | bezroštové / hoření na roštu pro snadné zapálení |
Materiál roštu | nerez |
Materiál vyzdívky - tloušťka | Šamot cihličky pero/drážka, desky - 50 mm tloušťka, skamolex |
Vyzdívka dna | Šamot - tloušťka 50 mm |
Regulační prvky | Jeden regulační prvek pro roštové zatápění a bezroštové topení |
Přívod vzduchu pro spalování | Hrdlo pro napojení externího vzduchu, možnost namontování z bočních stran dna vložky |
Průměr hrdla vzduchu pro spalování | 125 mm |
Umístění hrdla přívodu vzuduchu | možnost připojení je z obou boků |
Maximální délka přívodu vzduchu NPSV (CPV ) ( za každé koleno – 1 m ) | 10 metrů, za každý ohyb se odečte 1m délky |
Spotřeba vzduchu pro spalování | 19,5 m3 |
Doporučený třívrstvý komín průměr (mm) / délka (m) | Průměr 160 mm - účinná délka 6 m |
Výšková seřiditelnost, usazení, vyrovnání | Seřizovací a polohovací šrouby 325 + /160/ (mm) |
Základní materiály krbové vložky | ocel / šamot / litina / nerez / vermikulit / žárobeton |
Sklo | Rovné sklo, varianty, jednosklo, sklo reflexní, sklo s potiskem |
Barva - použitá povrchová úprava | Ekologický samovypalovací lak / i první zatopení bez zápachu |
Údržba | Čištění, nevyžaduje žádnou speciální údržbu |
Použití | Vestavný spotřebič na tuhá paliva - pro krbové obestavby |
Certifikace | Strojírenský zkušební ústav Brno E-30-00472-06 |
Charakteristika | Robustní výrobek s dlouhou životností, ekologický lak |
Určení | Záložní topidlo pro spalování dřeva, designové topení, vytváření atmosféry, úsporné vytápění |
Přeprava | Na paletě, zajišťuje dodavatel |
Servis, náhradní díly, tepelné výpočty, návrhy staveb zajišťuje | Profikrby s.r.o. Blansko |
Další | Obrázky jsou ilustrační, výrobce si vyhrazuje právo technického vývoje a změn |
ZADNÍ PŘIKLÁDÁNÍ - Provedení na šířku
Krbová vložka KOBOK KOMPAKT PD 600 500 přikládací dveře, portál 600x500 mm, průměrný výkon 5,5kW, účinnost 79%, kouřovod 160mm, použití pro sálavé, akumulační a teplovzdušné stavby, výroba:Kobok. servis:Profikrby
Rošty dodáváme přednostně ze žárobetonů. Žárobetonové rošty podlorují lepší vyhoření paliva - a tedy menší ucpávání otvorů v roštu.
Druhou variantou jsou rošty ze šedé litiny. Tmavé litinové rošty se více hodí k tmavým vyzdívkám.
Ovládací prvky krbových vložek Kobok standardně dodáváme v nerezovém provedení,na přání si můžete zvolit ovládací prvky a lišty v barvě vložky - například pro osazení do přírodního kamene, kde by lesklé prvky mohly působit rušivě.
Pro ovládání přívodu vzduchu pro hoření je použitý jeden prvek - páka s několika funkcemi.
Ovládací prvky a lišty v laku vložky může dále umocnit použití tmavé vyzdívky KOBOK
Standardní popelník KOBOK
se vybírá přes přikládací dveře. Nádoba má velikost pro několik dnů topení. Polel se shrne do popelníku ze dna topeniště a popelník se vyjme z krbové vložky.
Přes rošt padají kousky popela do popelníku a pomáhají k předehřevu vzduchu pro spalování a ke stabilnímu hoření.
Pro nepřetrřité topení je určen venkovní popelník KOBOK
Venkovní popelník KOBOK je nádoba, která se zasouvá do tunelu pod ohniště krbové vložky - vložka musí být uzpůsobena z výroby pro možnost venkovního popelníku.
Dvířka popelníku se nastaví do úrovně obezdívky krbu, a popelník se usadí a utěsní. Předem se do nádoby popelníku vyřízne shora otvor pro spad popelu.
U oboustranných vložej je možné předem určit, na které straně bude popelník.
Deflektor slouží k prodloužení cesty spalin v krbové vložce a vzniku turbulencí a tím dokonalého promíchání spalitelných plynů a pevných částic uvolňovaných z paliva.
K deflektoru se do cesty spalin míchá předehřátý vzduch, který zabezpečí vysokou účinnost shoření všech zbytků spalin.
Vlivem turbulencí kolem deflektoru také nespálené pevné částice po vyhoření spalitelných složek se vrací zpět na dno krbové vložky a neznečišťují spalinovou cestu a komín.
